- 我廠生產的糖心LOGO入口官网網（又名穿孔網）嚴格按照工業用金屬糖心LOGO入口官网網技術要求和檢驗方法等同於采用ISO 10630：1994（工業用金屬穿孔板，技術要求和檢驗方法）（英語版）。中華人民共和國國家標準GB/T 19360—2003/ISO 10630：1994中華人民共和國國家質量監督檢驗檢疫總局發布2004-06-01實施版（ISO 10630:1994,IDT）...
- 谘詢熱線：18203332444
-
產品詳情

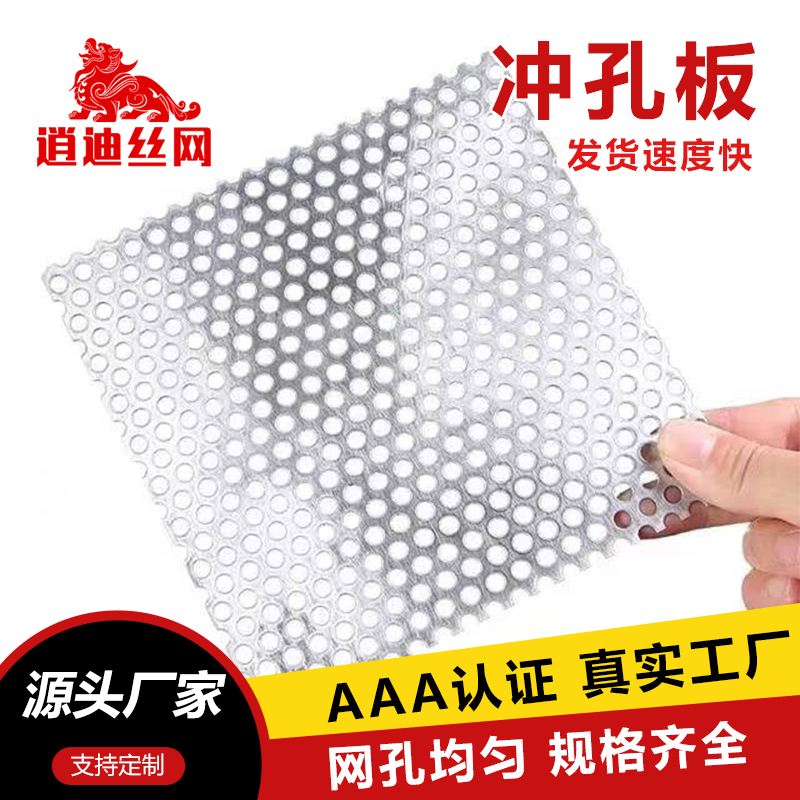

糖心LOGO入口官网網白底照片實拍
我廠糖心LOGO入口官网網生產規範標準
我廠生產的糖心LOGO入口官网網（又名穿孔網）嚴格按照工業用金屬糖心LOGO入口官网網技術要求和檢驗方法等同於采用ISO 10630：1994（工業用金屬穿孔板，技術要求和檢驗方法）（英語版）。中華人民共和國國家標準GB/T 19360—2003/ISO 10630：1994中華人民共和國國家質量監督檢驗檢疫總局發布2004-06-01實施版（ISO 10630:1994,IDT）下麵由河北糖心VLOG在线免费观看絲網製品有限公司做個具體介紹有不懂的可以聯係廠家
糖心LOGO入口官网網範圍
本廠規定了用於篩分的工業用金屬糖心LOGO入口官网網的技術要求和檢驗方法，規定了工業用金屬糖心LOGO入口官网網，包括平板卷板，現貨的普通用途。標準用於GB/T 10611中最大厚度為80mm厚的低碳鋼板，公稱尺寸符合GB/T 10612和GB/T10613中0.1mm-300mm圓孔和0.1-300mm方孔等孔型。
糖心LOGO入口官网網規範性引用文件
- 以下凡是注日期的引用文件，其隨後所有的修改單或修訂版均不適用於本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注明日期的引用文件，其最新版本適用於本標準。
- GB/T10611 工業用網 網孔 尺寸係列（GB/T 10611-2003，ISO 2194：1991 Industrial screens-Woven wire cloth,perforated plate and electroformed sheet-Designation and nominal sizes of openings,MOD)
- GB/T 10612 工業用篩板 板厚<3mm的圓孔和方孔篩板（GB/T 10612-2003,ISO 7805-2:1987 Industrial plate screens-Part 2:Thickness below 3 mm,MOD)
- GB/T 10613 工業用篩板 板厚≥3mm的圓孔和方孔篩板（GB/T 10613-2003,ISO 7805-1:1984 Industrial plate screens-Part 1:Thickness of 3 mm and above,MOD)
糖心LOGO入口官网網術語和定義
- 板 plate 用於穿孔板生產的材料被紮製成3mm~12.5mm厚板片，在紮製過程中允許板邊緣自由變形。板表麵平整且通常為矩形，但也可以按照圖紙的要求加工成其他形狀
- 片 sheet 用於穿孔板生產的材料被紮製成小於3mm厚板片，在紮製過程中允許薄片邊緣自由變形。薄片表麵平整且通常為矩形，但是也可以按照圖紙的要求加工成其他形狀
- 卷 coil 用於金屬糖心LOGO入口官网網加工的薄片被軋製平整，在軋製過程中允其邊緣自由變形，在紮製完成之後立即卷繞到規定的卷上
- 穿孔板 perforated plate 具有對稱排列的同樣孔的板的篩麵。篩孔可以是方形，長方形（槽形），圓形或其他規則的幾何形狀
- 篩板厚度 plate thickness 糖心LOGO入口官网前金屬板厚度
- 進料方向 feed direction 衝壓時金屬板或片的進給方向
- 糖心LOGO入口官网麵 punch side 衝頭進入的穿孔板的表麵
- 篩孔尺寸 hole size 篩板上圓孔的直徑或方孔對邊之間的距離
- 孔距 pitch 糖心LOGO入口官网網上相鄰兩孔的同位點之間的距離
- 筋寬 bridge width bar 糖心LOGO入口官网網上相鄰兩孔邊緣之間的最短距離
- 邊寬 margin 糖心LOGO入口官网網的邊緣與其最外側篩孔的外邊緣之間的距離
- 開孔率 percentage open area 所有孔的總麵積與整個糖心LOGO入口官网板的麵積之比，用百分率表示
- 卷製調平 roller levelling 對糖心LOGO入口官网金屬板用冷加工工藝來提高其平麵度
糖心LOGO入口官网網符號 symbol
- a1 注釋板短邊的總長度（板寬）
- a2 注釋板上糖心LOGO入口官网部分短邊的長度
- b1 注釋板長邊的總長度（板長）
- b2 注釋板上糖心LOGO入口官网部分長邊的長度
- c 注釋矩形板邊的垂直偏離量
- e 注釋板長邊一側邊寬對的寬度
- e1 注釋如兩長邊的邊寬度不相等，為其中較大者
- e2 注釋如倆長邊的邊寬度不相等，為其中較小者
- f 注釋板的短邊一側空白邊的寬度
- f1 注釋如兩短邊的邊寬度不相等，為其中較大者
- f2 注釋如兩短邊的邊寬度不相等，為其中較小者
- g 注釋邊緣平麵度偏差
- h 注釋邊緣直線度偏差
- p 注釋孔距
- t 注釋板厚
- t1 注釋孔擠人區的高度（孔周向內彎邊的高度）
- t2 注釋孔剪切邊的高度
- t3 注釋孔斷邊的高度
- t4 注釋孔毛邊的高度
- w 注釋糖心LOGO入口官网網麵測量的網孔尺寸
- wb 注釋板背麵（毛麵）測量的網孔尺寸
糖心LOGO入口官网網技術要求
- 篩孔尺寸和孔距，對於圓孔和方孔的篩孔尺寸和孔距的公差，當穿孔板厚等於和大於3mm時，按GB/T 10613中的規定；當糖心LOGO入口官网網板厚小於3mm時，則按GB/T 10612中的規定
- 板厚，板厚應小於篩孔基本尺寸和小於筋寬，可根據用戶要求，雙方另有協議。（注3：糖心LOGO入口官网前糖心LOGO入口官网網的均勻性取決於在紮製時使用的實際公差，並符合所謂的"製造公差“。若有特殊的公差要求，應在訂貨前取得一致）
- 板寬和板長，剪切板的板寬a1和板長b1的公差在表2中給出。（注4：篩板的常用尺寸一般為糖心LOGO入口官网和滾軸調平之後而未經剪切時的尺寸。在這種情況下，由於糖心LOGO入口官网過程會產生延展，寬度和長度的偏差將會大於紮製工廠生產非糖心LOGO入口官网材料時的實際公差，因此表2中的公差不適用）
- 垂直偏離量，剪切板的垂直偏離量c，通常用”垂直偏離百分比“表示。可定量表示為橫向邊（板寬a1）在縱向邊（板長b1）上的垂直投影，是a1的百分數。按下式計算：垂直偏離百分比=100c—a1垂直偏離量公差在表3中給出
- 邊寬寬度，邊寬寬度e和f的公差在表4中 給出
- 平麵度，經滾軸調平的篩板糖心LOGO入口官网之後，其平麵度公差在表5中給出。篩板的適用範圍為：——長度最長為200mm；——邊寬不超過板厚t+0.5p;——篩分麵積為20%~40%。對於糖心LOGO入口官网網外界或非糖心LOGO入口官网麵積不平度的公差在訂貨前確定
表2 寬度和長度公差 單位為毫米
| 公稱寬度或長度a1或b1 | t ≤3 | 3<t
≤ 5 | 5<t ≤10 | 10<t ≤12.5 |
|---|---|---|---|---|
a1或b1
≤100 a1>100 或 b1
≤300 a1>300 或 b1 ≤1 000 a1>1 000 或 b1 ≤2 000 a1>2 000 或 b1 ≤4 000 | 士0.8 士 1.2 士 2 士 3 士 4 士 5 | 士1.1 士 1.6 士 2.5 士 4 士 6 士 8 | 士1.5 士 2 士 3 士 5 士 8 士 10 | 士2 士 3 士 4 士 6 士 10 士 12 |
表3 垂直度公差
| 板厚的基本尺寸t/mm | 垂直偏離量對a1的百分比的公差/% |
|---|---|
| t
≤3 3<t ≤5 5<t ≤10 10<t ≤12.5 | 0.75 1.5 3 5 |
表4 邊寬寬度公差
| 孔距基本尺寸 | 邊寬寬度e，f的公差 |
|---|---|
| p≤t5，開孔率 ≤25% | 士5 |
| p≤5，開孔率 ≤25% | 士10 |
| 5 <p≤20 | 士10 |
| p>20 | 士0.5p |
表5 不平度公差
| 公稱寬度或長度a1或b1 | t ≤0.7 | 0.7<t ≤1.2 | 1.2<t ≤3 | 3<t
≤ 5 | 5<t ≤12.5 |
|---|---|---|---|---|---|
| a1或b1 ≤1 200 a1>1 200或b1 ≤1 500 a1>1 500或b1 ≤2 000 | 20 28 30 | 18 22 25 | 12 16 16 | 12 16 16 | 10 14 14 |
表6 毛刺高度的最大值 單位為毫米
| 公稱板厚 t | 最大毛刺高度 t4 |
|---|---|
| t≤0.6 0.6<t≤1.5 1.5<t ≤3 3<t ≤6 6<t ≤10 10<t ≤12.5 | 0.15 0.17 0.2 0.28 0.28 0.5 |
糖心LOGO入口官网網試驗方法
- 篩孔尺寸和孔距，根據板的厚度，按GB/T 10612或GB/T 10613測量孔尺寸和孔距。測量應在糖心LOGO入口官网麵上進行
- 板寬和板長，用刻度為毫米的量尺測量板寬和板長。尺寸小於或等於300mm時，可用遊標卡尺測量
- 直角度，如果可行，按5.4和6.2測量板寬和板長，以及非直角量c，從而確定剪切後的篩板的直角度。參數c的確可借助直角尺
- 不平度，將板糖心LOGO入口官网麵朝上放置在一個平整的參考麵上，如一個表麵平滑的平台。用一個刻度為毫米的柔性量尺測量篩板的最高點到參考麵的距離
糖心LOGO入口官网網過程產生的不規則
- 孔的分離，當糖心LOGO入口官网機由糖心LOGO入口官网麵衝入金屬板較深時，材料將主要從板背麵開始撕裂或剝離。要精確估計剝離區的形狀和大小是不可能的，但是其高度t3通常不會超過板厚t的2/3.剝離區寬度wb主要與板厚t有關，且通常不會超過孔基本尺寸w+0.15t
- 孔上的毛刺和剪切毛刺，糖心LOGO入口官网和剪切過程均會產生毛刺。糖心LOGO入口官网時，毛刺僅在板的背麵產生；而剪切時，根據不同的加工程序，毛刺即能產生在糖心LOGO入口官网麵上，也能產生在背麵。當毛刺數量不超過10%的孔或金屬篩板剪切邊不到10%的長度時，毛刺高度會超過表6中所給的值。可用深度千分尺測量孔處的毛刺，用遊標卡尺測量剪切毛刺
- 波浪邊，糖心LOGO入口官网過程產生的應力可引起篩板變形和空白邊緣平麵度改變，產生所謂的"波浪邊“；當兩側空白邊的寬度大於板厚t+0.5p時，現象更加明顯。邊緣平麵度偏差g的最大值應在訂貨前取得一致
- 邊緣弓形（ 拱形 ),糖心LOGO入口官网及隨後的滾軸調平過程所產生的應力均會導致篩板的變形，產生彎曲的邊（邊緣呈弓形/拱形）；xiang當縱向邊寬e1和e2不相等，且與糖心LOGO入口官网方向平行時，現象更加明顯。邊緣弓形被定義為凹麵整個長度上邊緣由一條直線伸展的最大偏移量h，測量時應使用刻度為毫米的長直尺。邊緣弓形允許的最大值應在訂貨前取得一致
- 缺少的孔，糖心LOGO入口官网過程可能會出現衝頭折斷，有些位置無法糖心LOGO入口官网。由於這種原因所缺少的孔數不應超過篩板上孔的總數的5%。使用多功能糖心LOGO入口官网機時，可能無法按模型進行糖心LOGO入口官网。例如，為了減少工具損傷，直徑小於5mm的糖心LOGO入口官网機，其間距通常大於孔距。在這種情況下，不可避免地將導致篩板的兩端出現一行或多行或多行缺孔（不完整行）
糖心LOGO入口官网網表麵特性
- 表麵粗糙度，在糖心LOGO入口官网過程中，不能排除由於機械作用而使金屬篩板輕微受損的情況。當損傷會對預定的使用產生重大影響時，購買方應在訂貨前與製造方協商
- 清潔度，金屬篩板表麵通常覆有一層較薄的油膜。堆放後不應有過多的油滲出。經除油的xu金屬篩板，例如經溶劑或蒸汽處理，在許可的條件下可以出廠。對於低碳鋼，如果沒有後序的防護處理，則不適於除油
糖心LOGO入口官网網金屬篩板卷
- 長度 長度應在訂貨前統一 。 金屬篩板卷的厚度應小於3mm；除了滿足下列要求，還應符合第5章的規定
- 寬度，對於無後續邊處理的金屬篩板卷，其板寬a1的公差應與紮製工廠出廠的用於糖心LOGO入口官网產品的a1的實際公差一致
- 平麵度，金屬篩板卷在運輸前不能滾軸調平。未經盤繞的金屬篩板的平麵度公差應在訂貨前統一
糖心LOGO入口官网網用途有哪些
可用於公交車頂和高鐵車頂，高速公路、鐵路、地鐵等交通市政設施中的環保噪聲治理屏障，建築物體牆、發電機房、工廠廠房、及其它噪聲生源的隔聲降噪用吸音板，可用於建築物的天花板、牆板的吸音材料，可用於建築物樓梯、陽台、環保桌椅的精美裝飾孔板，可用於機械設備的防護罩，華麗的音箱網罩，糧食、飼料、礦山用的磨篩、礦篩、工字篩，廚房設備用的不鏽鋼水果藍、食品罩、果盤等廚具，以及商場用的貨架網、裝飾展銷台，糧庫用的通風透氣網，足球場草坪滲水濾水濾網。糖心LOGO入口官网網還廣泛應用於電子行業，如音響的防塵隔音罩， 化工機械、製藥設備、食品飲料機械、煙卷機械、收割機、幹洗機、燙台、消音設備、製冷設備（中央空調）音箱、工藝品製作、造紙、液壓配件、濾清設備等各行各業用途非常廣泛日常生活常見
糖心LOGO入口官网網產品特性
易於加工成型可以噴漆或拋光，噴塑，熱鍍鋅，冷鍍鋅，磨砂處理，易於生產安裝美麗大方的外觀，各種材質和厚度的板材，多種孔型選擇和孔徑和排列方式的選擇
糖心LOGO入口官网網材料
糖心LOGO入口官网網用的原材料大多有不鏽鋼304，304L,316,316L,ss316，ss304，304s30408、低碳鋼板、鍍鋅板、 PVC、 冷軋板、鍍鋅卷板、熱鍍鋅板、熱軋板、Q235B鐵板、Q195鐵板、雪花板、雪花卷板等
糖心LOGO入口官网網孔型種類
種類分為：圖案糖心LOGO入口官网網，成型糖心LOGO入口官网網，特厚重型糖心LOGO入口官网網，特薄0.1~1mm糖心LOGO入口官网網，微孔糖心LOGO入口官网網，線切糖心LOGO入口官网網。激光糖心LOGO入口官网網，磚塔糖心LOGO入口官网板等。
孔型：長方孔、方孔、菱形孔、圓孔、六角形孔、十字孔、三角孔、長圓孔、長腰孔、梅花孔、魚鱗孔、圖案孔、五角星形孔、不規則孔，起鼓孔，還可按客戶圖紙生產各種高難度圖形
